Como calcular com antecedência,
as dimensões do portão basculante com travessão 4 X 6 cm, com vão luz de 10 cm entre o travessão e a parte superior da
folha; altura do ponto de giro, comprimento do braço
estabilizador e altura do suporte do braço.
Cálculo Técnico – Prof. Machado
Processo de execução
1.
Determinar a altura da folha do portão.
Observação
Utilizaremos uma folha com 242 cm de altura.
2.
Definir a localização do ponto de giro na altura da folha (altura do ponto de giro).
Para calcular a localização do ponto de giro, que é o ponto
de equilíbrio da folha quando em movimento, devemos analisar o peso da folha;
- O peso está igualmente distribuído da parte superior para a
inferior, (x 5% = 0,05).
- O modelo do portão apresenta que a folha seja mais leve em cima,
(x 7% = 0,07).
1⁰ Operação: Utilize a altura da folha 242 cm x 7% (0,07) = 16,9
ou seja 17 cm.
Utilize a
metade da altura 121 – 17 = 104 cm (altura do ponto de giro).
3.
Definir o comprimento do braço estabilizador.
Observação
- Para calcular
o vão luz
de 10 cm entre o travessão e a parte superior da folha, devemos acrescentar na
altura superior do ponto de giro a dimensão imaginário de 8,5 cm (10 – 1,5 = 8,5).
- A caixa
superior (travessão) tem de 4 cm de altura, (utilizaremos a metade da altura = 2).
- Na
folga superior da folha e o travessão será de 1,5 cm.
- A
altura do metalon da folha será de 4
cm.
- O
suporte do braço deve ter a distância da folha até o centro do furo com 4,8 cm (padrão).
- Dimensão
da altura superior com o portão aberto a 90°, soma total; 2 + 1,5 + 4 + 4,8 = 12,3 cm.
Neste cálculo vamos utilizar a relação de Pitágoras;
2⁰ Operação: Achar
a dimensão do braço = a/2; temos b = 146,5 cm (138 cm altura superior do
p. g. + 8,5 cm dimensão de acréscimo); temos c = 12,3 cm (2 cm metade da alt. do
travessão + 1,5 cm folga da alt. entre o travessão e a folha + 4 cm alt. do
metalon da folha + 4,8 cm alt.do suporte).
a2
= 146,52 + 12,32
a = √ 21462,25
+ 151,29
a = √
21613,54
a =
147,01
Dim.
Do braço = 147 : 2 = 73,5 cm (do centro do mancal ao
centro do furo do suporte do braço).
4. Calcular a dimensão do centro do ponto de giro até o
centro do suporte do braço (altura do suporte do braço).
3⁰ Operação: Utilize a dim. do braço 73,5 cm - 3,5 cm (2 cm metade da alt. do travessão
+ 1,5 cm folga da alt. entre o travessão e o metalon da folha) = 70 cm ↔ Utilize a alt. superior do p.
g.
138 + 8,5 cm (dim. imaginário) 146,5 cm – 70 cm (dim. da parte de cima do suporte) = 76,5 cm.
5. Definir
o comprimento da face lateral do travessão até o centro do mancal.
Observação
- a = dimensão do braço 73,5
cm.
- c = dimensão
da altura superior com o portão aberto a 90° real; metade do travessão 2 cm + vão luz 10 cm + metalon 4 cm e +
suporte do braço 4,8 cm, totalizando
20,8 cm.
Neste cálculo vamos utilizar a relação de Pitágoras;
4⁰ Operação: Achar
a dimensão do cateto adjacente = b; temos a = 73,5 cm (dimensão do braço); temos c = 20,8 cm (dimensão da altura superior com o
portão aberto a 90° real).
b2
= 73,52 – 20,82
b = √ 5402,25
– 432,64
b = √
4969,61
b = 70,5
5⁰ Operação: Para
definir, utilizaremos a altura do suporte do braço 76,5 – 70,5 (dimensão do cateto adjacente) = 6 cm, onde 6 cm – 4 cm (dimensão do eixo central
vertical até a borda do metalon 4 x 6) = 2
cm.

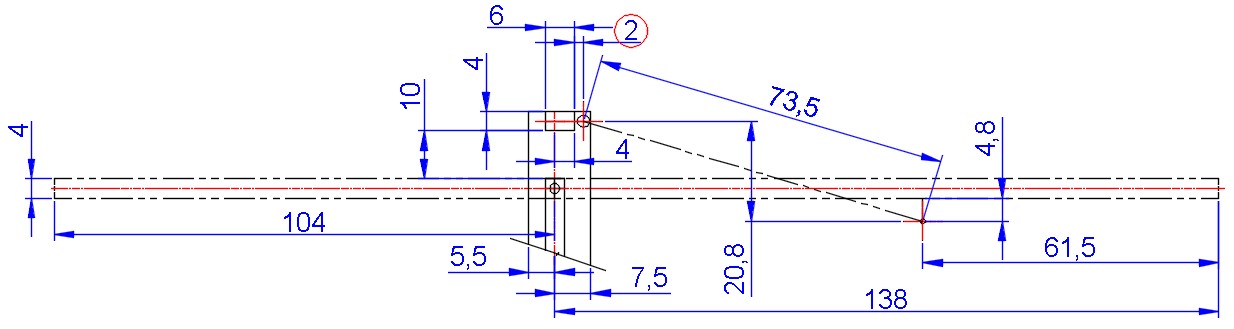

OBS: As dimensões no desenho são precisas, na construção a
diferença de +/- 3 mm não prejudica. O que pode aparecer diferente é na
abertura em 90°, devido as folgas de
roldana e guia, a folga entre folha e travessão poderá ser alterada.
