Cálculo Técnico do Portão Basculante Articulado com abertura de toldo
Como calcular
com antecedência, as dimensões do portão basculante articulado com abertura de
90⁰ (graus) e com abertura de toldo com 10⁰: altura da folha superior, altura
da folha inferior e altura do ponto de giro.
Processo de execução
1.
Determinar a altura da folha do portão (revestido com chapa painel sobre o
metalon
6 x 6).
Observação
A unidade de medida utilizada nestes cálculos é o “cm”.
Utilizaremos de exemplo um vão de altura 430 cm, Travessão 10
x 10, dobradiças 4” x 5” e folga do piso.
1⁰ Operação: Utilize a altura do vão 430 – 10 travessão – 1,6 (2 x 0,8
folga das dobradiças) – 1,4 folga do piso = 417 cm altura
da folha do portão.
2.
Definir a altura da folha 1 superior em ângulo de 10⁰ com a folha 2 inferior e altura do ponto de giro.
Observação
Para calcular as alturas das folhas, devemos analisar os tipos
de articuladores (dobradiças ou gonzos) a serem utilizados. Nosso caso
dobradiça.
2⁰ Operação: Achar
a dimensão da folha 1 superior, utilize a altura da folha do portão
417 – 4,4
(dimensão da abertura de 90⁰ da dobradiça) = 412,6. Para
calcular a localização do ponto de giro, que é o ponto de equilíbrio da folha
quando em movimento, devemos analisar o peso da folha.
Observação
Na maioria dos portões basc. articulado a altura da folha 2 é mais leve
embaixo, deve-se subir o ponto de giro. Se o modelo do portão apresentar o peso
igualmente distribuído do centro da altura da folha, a altura do ponto
de giro pode ser calculada por esta operação: Altura da folha x 5% (0,05). Se o
peso for desigual: Altura da folha x 7% (0,07).
3⁰ Operação: Utilize a dimensão 412,6 x 5% (0,05) = 20,63 → 412,6 – 20,63
= 391,97→
391,97 :
3 = 130,6 altura da folha 1 superior.
4⁰ Operação: Achar a dimensão da folha 2 inferior.
Vamos
utilizar o Teorema de Pitágoras (cálculo dos lados do triângulo retângulo). Utilize
a altura da folha 1 → 130,6 + 0,8 = 131,4 (hipotenusa). Achar a dimensão
X (cateto adjacente) → X = 131,4 : 1,0154 (fm) = 129,4.

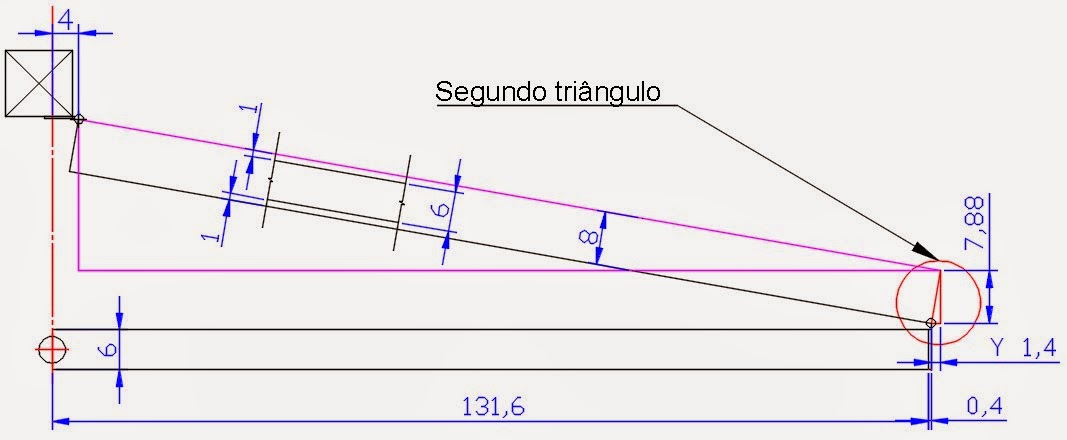

5⁰ Operação: Calcular o segundo triângulo para achar a dimensão
Y (cateto oposto).
6⁰ Operação: Calcular a altura do ponto de giro e altura da
folha 2.
Utilize a dimensão X
129,4 – Y 1,4 = 128 → 128 – 0,4 (espessura da dobradiça) =
127,6 + 4 (metade do metalon 3 + 1 distância até o centro
olhal da dobradiça) = 131,6 cm.
Finalizar a altura do ponto de giro → 130,6 altura da folha 1 superior + 131,6 = 262,2 → 417 cm altura
da folha do portão – 262,2 = 154,8 dimensão da altura do ponto de
giro.
Finalizar a altura da folha 2 → 154,8 altura do ponto de
giro + 131,6 = 286,4 altura da f. 2.
7⁰ Operação: Calcular a altura do limitador de parada.
Utilize a dimensão Y 22,8 (cateto oposto) + 0,4 + 7,88 + 1 = 32
cm
Observação
Para visualizar melhor o desenho, basta clicar sobre o
desenho.
